ハンダ付けなしで誰でもできる！　USB DACキットではじめる高音質PCオーディオ

DVK-UDA01のレポートです

今回はもうちょい踏み込んだ楽しみ方をしてみたいと思います

ピカピカぴかりんじゃんけんポン！

毎週元気もらってます

ちゅーか、スマイルプリキュアって何かジュエルペットてぃんくると通ずるものがあるのよね

うん、話が長くなりそうだからいいや










音質の悪さはコンデンサでフォローするしかねぇ！

おいお前マジで言葉気をつけろ


やはりそのままの状態というか付属されたパーツで満足できる人っていないでしょうね

選択肢がある時点で、他の方法も試してみたくなるのは当たり前

むしろそのままの状態の音質を語るのは中田氏の意向とは違うのかななんて


・・・この位のフォローでよろしいでしょうか？



で、ヘッドホンの音声信号を通すカップリングコンデンサですね

それと、ま、音量調節で抵抗です

抵抗でも音質の変化を感じるらしいです

その二種類を入れたり出したりドキドキ・・・


海綿体！！


ちゅーわけで、お気に入りのパーツを組み合わせて、君だけのオリジナルDACを作ろう！！

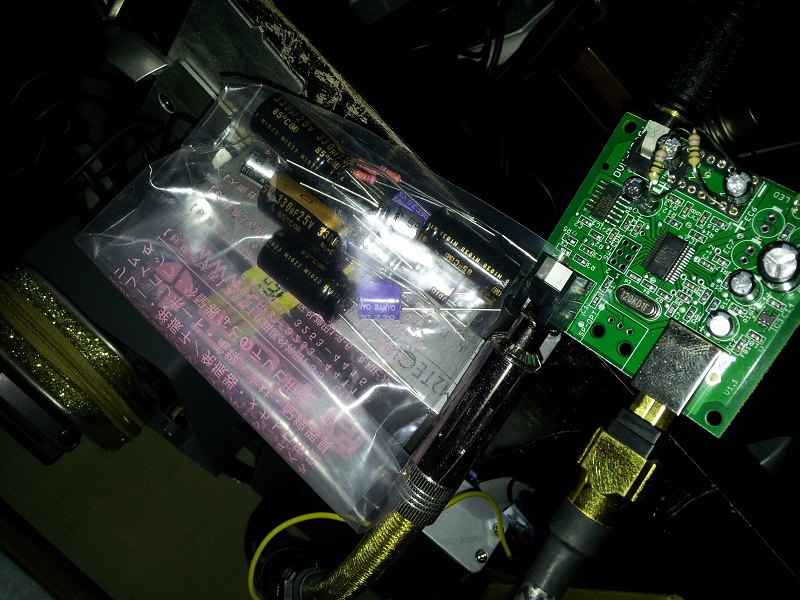

前回書きましたが、何種類か買ってきました


各音質傾向はググってみてください


ニチコンだと
FW
KW
KZ
fine gold
BP
結構種類ありますね

あと東信UTSJ、エルナーのシルミック、三洋OS-CON辺りが有名どころですね


で、私はUTSJ、OS-CON、KZを買ってきました


まずUTSJが有力でした

やはり解像度の残念さがまず感じましたから、改善できるかなって感じで

あとあれよ、KZとかOS-CONとかって、足が太いのよ

まぁソケットに刺さらないだろうなって感じでやっぱり刺さらない


あと、私はいいんじゃねって思うんですが、OS-CONはカップリングで使用するのよくないんすよね

これはメーカーが言ってることなんです


確か、自己修復機能がちゃんとできないとかなんとか

要はエージングに時間がかかるってこと？まぁ私そこら辺詳しくないんであまり触れませんｗ


で、まぁUTSJを使うと、うーん確かに改善されますね

キラキラきらりんです

これオススメできます


この音質の変化を楽しめるのも特徴の一つですよね

自分好みのコンデンサを見つけてみましょう


ちなみに品揃えがいいのは若松通商です

次点で千石かな、秋月は限られてますね

あ、私の印象ですからねｗ











でもKZが使いたいの！


KZ最強です

車で言えばGTR、バイクで言えば隼、チャリで言えばLOOK

まぁこれ入れとけば間違いない！という安心感のあるコンデンサ

高解像度、濃い音、こんなイメージです


あらま、DVK-UDA01にピッタリじゃないの奥さん！

奥花子さんだっけ？奥さんってあんま言うなや何か卑猥に聞こえる


ただ、KZは難点がありまして

先ほど言いましたが、足が太いんですね

で、コンデンサ自体でかいんすよ

しかもエージングに時間を要する感じがします


これは使いづらい！

でも使いたいので、無理やり付けました


・・・ささらない

ってことで、細い足を繋げました


きたねぇｗ


ハンダで細い足をくっつけました

これでささりますヤッター！！





・・・ハンダなしでできてねぇｗ

すいません、基本ここまではハンダなしでお好みのコンデンサを使って音質の変化を楽しめるように製作している製品なのですが、好みのコンデンサがたまたまちょっとだけ足が太くて入らなかったんです、別に今回のこの製品の企画自体否定しているわけではうんぬんかんぬん



で、あとは抵抗を使って音量調節

REXとかREYとか、オーディオ用の抵抗もあるので是非試してみてください・・・

ちなみに指定されている抵抗(75Ω、1/4W以上)の抵抗

これ買ってみたんですけど、全然音量取れないんですよね

Ωの違う抵抗も買ってみたんですが全然変わりませんでした

ごめんなさい、私には抵抗の選び方良く分からないんで調べてみてください

結局付属の抵抗を使っています



付属の抵抗とKZ(330μF25V)

で、ヘッドホンはW5000で、voyageMPDのボリューム75パーセントでいい感じでした

windows機ですと15パーセント位で爆音なので調整が必要なようです


前回でも言いましたが、パソコン側のボリュームをできるだけMAXに近い状態で使えるように調節した方が音質の低下を回避できます











ハンダ無しで楽しめるのはここまでです


いや、さっき使っちゃいましたが、イレギュラーな事情って事でｗ

随分長くなりましたが、ここからもうちょい突っ込んだ改造をしてみましょう

そうです、改造です！！楽しみですねぇ

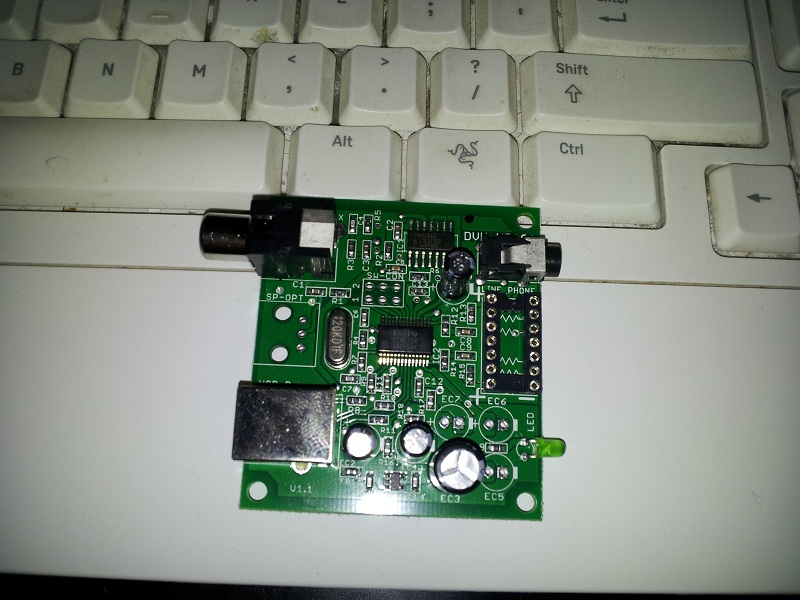

で、空きパターンがあるんですよ

これは何に使うんだろう・・・？

つかキーボード汚いっすね

配布していただいた説明書によりますと



------------------------------------------------------------------
SP-OPTと印刷されている場所は光出力

設計者のオススメは東芝の「TOTX177」「TOTX177A」

秋葉原等で200円程度ですが、生産終了しており流通在庫のみ

差し込んで三箇所ハンダすれば完了
-------------------------------------------------------------------

生産終了だって！急げ！

ごめんなさい、光出力は今回利用しませんごめんなさい

あともう一個



---------------------------------------------------------------------
EC7と書かれている空きパターン

USBケーブルから送られてくる電力をためるコンデンサを追加できる

330μF6.3V以上
---------------------------------------------------------------------

説明以上です、終わり、ジ、エンド！！


・・・いやいやいや、まだ空きパターンあるやんｗ

説明足らない・・・あとは自分で解析しろって事？

ワタシシロウトヨクワカラナイ

チュー事で問い合わせましたら、中田氏からインプレスさん経由で回答いただきました




-------------------------------------------------------------------
EC3、EC５、EC６、EC7はすべて並列につながっており、３．３V電源のデカップリングコンデンサ用のパターンです。
EC7といずれも役目は同じですが、大型のコンデンサは場所をとって配置しにくいので小型のものを多数装着することで対応できるようにしてあります。
ちなみに一般的に100uFを並列に2個つないだほうが、200uF一つよりもESRという値が下がって、コンデンサとしての性能が上がるという薀蓄もあるのですが・・・これは聞いても分からないレベルかもしれません。

SW-CONはボリュームコントロール用です。
１-２ ショート ボリューム　ダウン
３-４ ショート　ボリューム　アップ
５-６ ショート　ミュート
それぞれに押しボタンスイッチを配線すればボリュームコントロールが可能です。
DACには直接つながっておらず、キーボードのようなHIDデバイスとして認識されこれに連動してWindowsミキサのボリュームが動きます。
これはデジタルボリュームですので、絞ると音がどんどん悪くなります。
-----------------------------------------------------------------------

中田氏ありがとうございます

さすが中田氏、わかりやすい説明です

やっぱ中田氏最高っすね！


・・・要はEC3、EC5、EC6、EC7は電気ためるところ

SW-CONはデジタルボリューム


そういうことですね


うん、電源部は強化したいですね！

というわけで強化しましょう











空いてる穴は全て埋めたい

上の基盤の画像見ていただきたいのですが

EC3は既に使っていますね

そりゃ電力ためるとこないと動きませんからね


で、もともと配布していただいた説明ですと、それ以外の空きパターンにコンデンサ追加

それで音質の変化を楽しんでくださいって事ですよね


での中田氏の説明を聞いたらそうはいってられません！

EC3外しちゃおう！


付いていたのは1000μF6.3Vでした

これを並列で大体同じにすればいいんでしょ？

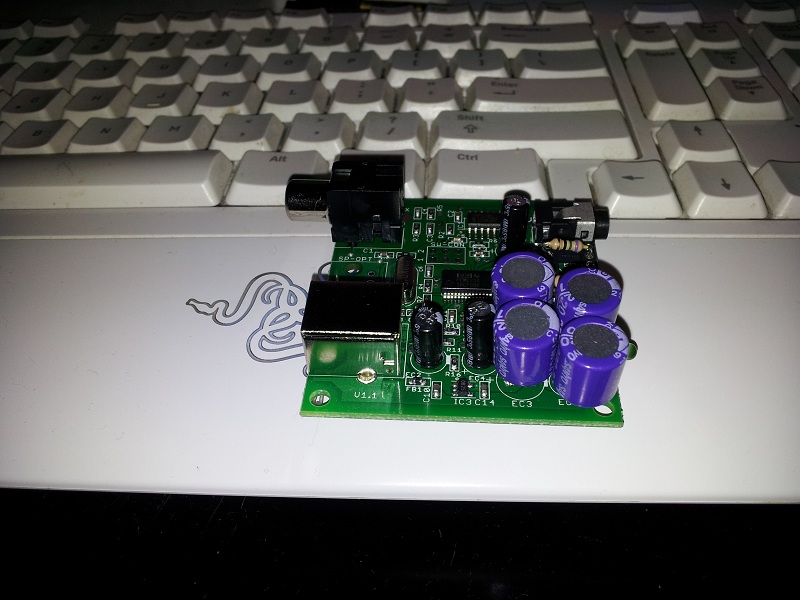

って事でこんな感じ

OS-CONここで登場です

220μF10V

これを4つ付けました

・・・問題ないっすか？ヤバいよって感じならコメントください


大きいので足を曲げて付ける感じです

物量投資！

大量コンデンサでしかもOS-CON、音良くなりそうじゃないっすか？


私的には、コンデンサ外す作業が厄介でした

でも仲間からはんだシュッ太郎貸して貰ったので助かりました

難しいと思ったや止めましょ

コンデンサ交換しなくても、追加だけで恩恵はあると思いますのでー



で、音質についてですが、長くなったので次回に持ち越させていただきます

一言で言えば、効果ありますよー！！

ってかまだ慣らし中なので、しっかり時間をかけて落ち着いてからコメントしますね











気合だ気合だ気合だー！！

スマイルスマイルー

２話で星空みゆきちゃんがあかんべぇに締められてるときの一言はグッときた

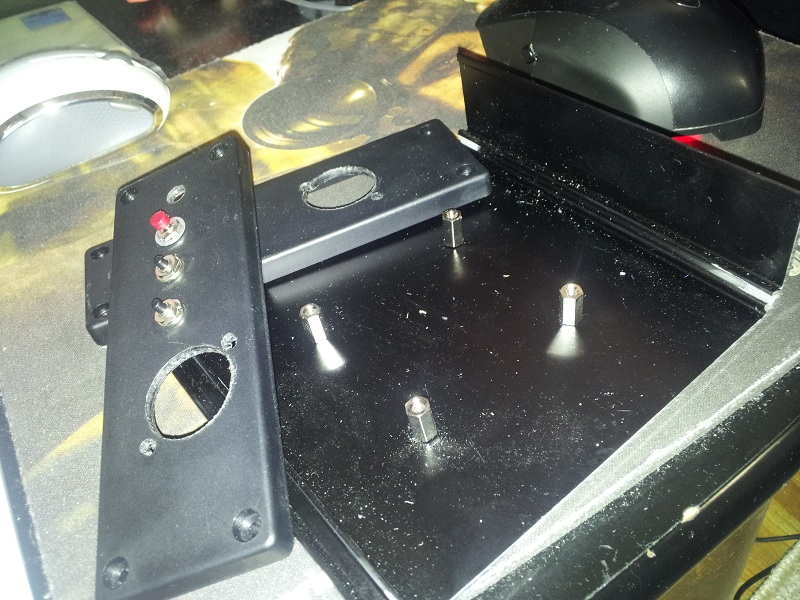

今、一通り改造してほぼ完成した感じ

で、慣らしでvoyageMPDでヘッドホン出力で聴いてます

voyage starter kit→DVK-UDA01→ヘッドホンって事ね


ノーマルの時とは段違いの音出てますよ



今回はどちらかというと仕様とかをレポートしました

次回はコストパフォーマンスについて・・・は止めとこうかｗ

私なりに完成させてみますんで、もうちょっとお付き合いくださいー

無知でもここまでできましたって感じの報告ができると思います
